TinySQL 实现总结

waruto210

2022-09-06 约 5105 字预计阅读 11 分钟

TinySQL是PingCAP的另一个教学项目，聚焦在数据库计算层的一些操作，代码与TiDB基本相同，所以可以抄TiDB（bushi）。

项目原地址：https://github.com/talent-plan/tinysql
我的实现：https://github.com/waruto210/tinysql

Project1 关系代数

这部分介绍一些SQL语法，关系代数，关系模型 -> K/V模型的映射。

要完成的代码就是将关系型数据->K/V数据的编/解码，很简单。

Project 2 Parser

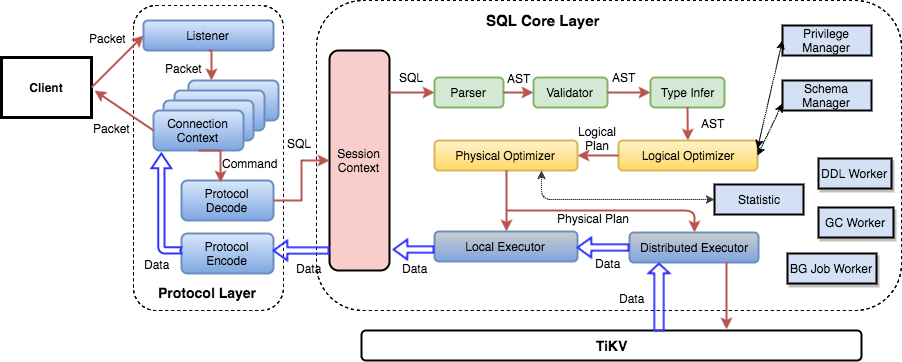

这一部分主要是让我们了解SQL被解析的过程。

利用yacc补全一些join table的SQL parser，很简单。 https://github.com/waruto210/tinysql/blob/course/courses/imgs/proj2-3.png

Project 3 Online DDL

TinySQL/TiDB支持异步Schema变更，其参照了 Google F1 中的 schema 变更的算法。可以参考

代码需要实现Add Column以及Drop Column的流程，核心过程就是：

add：absent –> delete only –> write only –(reorg)–> public
delete：public –> write-only –> delete-only –> (reorg) –> absent

在reorg -> public以及public --> write-only时需要调用adjustColumnInfoInAddColumn或adjustColumnInfoInDropColumn来修改被add/drop column的位置。

Project4 优化

Part 1

TiDB有两个优化器框架：System R和Cascades

1
2
3
4
5
6


	// Handle the logical plan statement, use cascades planner if enabled.
	if sctx.GetSessionVars().EnableCascadesPlanner {
		finalPlan, err := cascades.DefaultOptimizer.FindBestPlan(sctx, logic)
		return finalPlan, names, err
	}
	finalPlan, err := plannercore.DoOptimize(ctx, builder.GetOptFlag(), logic)

System R框架的总体流程如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13


// DoOptimize optimizes a logical plan to a physical plan.
func DoOptimize(ctx context.Context, flag uint64, logic LogicalPlan) (PhysicalPlan, error) {
	logic, err := logicalOptimize(ctx, flag, logic)
	if err != nil {
		return nil, err
	}
	physical, err := physicalOptimize(logic)
	if err != nil {
		return nil, err
	}
	finalPlan := postOptimize(physical)
	return finalPlan, nil
}

依次调用了 logicalOptimize， physicalOptimize 和 postOptimize。

在逻辑优化中，依次遍历优化规则列表，并对当前的执行计划树尝试优化。

物理优化实际上是一个记忆化搜索的过程。如下图，一个logical plan，其中的每个Operator在转化为物理plan时，都可能有多种选项，因此，使用记忆化搜索来进行选择。

伪代码如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26


// The OrderProp tells whether the output data should be ordered by some column or expression. (e.g. For select * from t order by a, we need to make the data ordered by column a, that is the exactly information that OrderProp should store)
func findBestTask(p LogicalPlan, prop OrderProp) PhysicalPlan {

	if retP, ok := dpTable.Find(p, prop); ok { // 已经搜过了，直接返回
		return retP
	}

	selfPhysicalPlans := p.getPhysicalPlans() // 获取可能的 physical plan

	bestPlanTree := a plan with maximum cost 	// 初始化bestPlanTree为最大cost

	for _, pp := range selfPhysicalPlans {  	// 遍历当前节点可能的physical plan

		childProps := pp.GetChildProps(prop)		// 根据当前operator的physical plan得出child需要的props
		childPlans := make([]PhysicalPlan, 0, len(p.children))	// 记录ligical childPlan的最佳physical plan
		for i, cp := range p.children {	// 对当前operator可能的physical实现，遍历找到每个logical child plan的最佳physical plan
			childPlans = append(childPlans, findBestTask(cp, childProps[i])
		}
		physicalPlanTree, cost := connect(pp, childPlans)	// 加上当前节点

		if physicalPlanTree.cost < bestPlanTree.cost {
			bestPlanTree = physicalPlanTree
		}
	}
	return bestPlanTree
}

首先要实现LogicalAggregation.PredicatePushDown，将谓词逻辑下推到Agg函数以下。谓词如果涉及到Agg group by以外的列，那么不能下推，因为它依赖了Agg计算出的列（如having mean(a) > 100）。

然后实现Cascades优化器的一些内容，参考阅读揭秘 TiDB 新优化器：Cascades Planner 原理解析。

在Cascades Optimizer定义了一些Rule以，每个Rule都有自己的pattern，Pattern 用于描述 Group Expression 的局部特征，只有满足了相应 Pattern 的 Group Expression 才能够应用该 Rule。如下图，调用OnTransform来添加逻辑等价的 Group Expression。

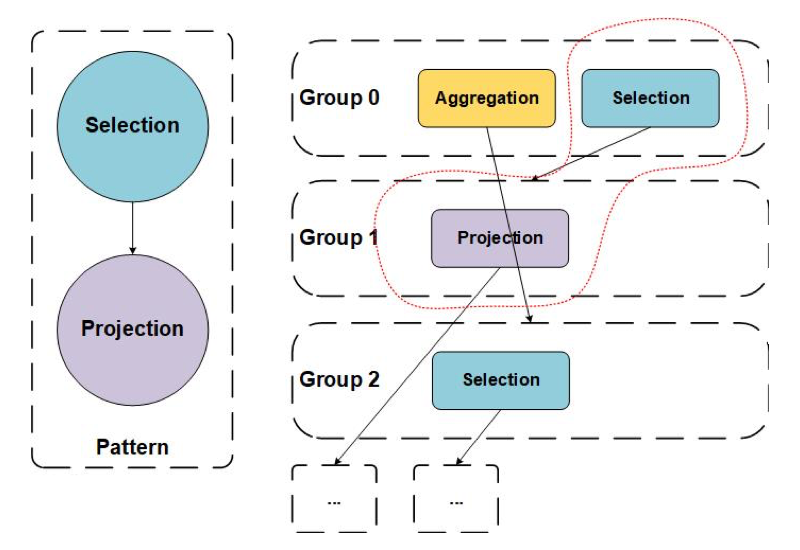

如下图，Selection->Projection命中Pattern，可以进行规则替换。

我们需要实现两个OnTransform：

PushSelDownAggregation：transform sel->agg->x to agg->sel->x or sel->agg->sel->x
- 如果sel中的列都位于group by列中，那么sel可以整个被下推到agg下
- 否则，下推一部分到agg下，保留上面的sel
MergeAggregationProjection：ransform proj->proj->x to proj->x，投影消除，可以参考TiDB 源码阅读系列文章（七）基于规则的优化
- agg会控制输出的列，projection是多余的，我们只需要把agg groug by的列与agg function参数需要的列进行映射变换，消除projection即可（由于projection的column alias）。

Part2 Join and Access Path Selection

Count-min Sketch

实现CM Sketch算法，用于等值查询，比直方图更好，包括新增key和查询key，参考TiDB 源码阅读系列文章（十二）统计信息(上) 。

CM Sketch返回的估计值总是不小于实际值，所以TinySQL/TiDB对CM Sketch做出了改进

使用$(N - CM[i, j]) / (w-1)$作为噪音
每行估计值为，$CM[i,j] - (N - CM[i, j]) / (w-1)$，使用所有行估计值的中位数作为估计值

Join Reorder

对join进行重新排序，核心算法是一个DP规则：

使用数字的二进制表示来代表当前参与 Join 的节点情况。11（二进制表示为 1011）表示当前的 Join Group 包含了第 3 号节点，第 1 号节点和第 0 号节点（节点从 0 开始计数）。
f[11] 来表示包含了节点 3, 1, 0 的最优的 Join Tree。
转移方程则是 f[group] = min{join{f[sub], f[group ^ sub])} 这里 sub 是 group 二进制表示下的任意子集。

实现中，主要顺序是：

利用所有等值条件的边，构建join的邻接矩阵；
记录表示等值条件与不是等值条件的边；
从一个没有访问的点开始进行广度优先遍历，得到一个连通的 Join 节点序列。
使用动态规划算出这个Join序列的最低cost。
如果有还有没有访问节点则回到 3（无等值条件，如笛卡尔积会产生非连通图）。
将收集到的所有 Join 方案结合到一起作为结果。

Access Path Selection

Access Path的选择高度取决于统计信息，但统计信息可能过时，导致选择错误。参考Proposal: Support Skyline Pruning ，实现Skyline Pruning，使用一些简单规则来修剪没必要的Access Path。

实现compareCandidates，比较x和y，如果x在所有方面都不差于x，并且总体上优于y，那么可以修剪掉y。

比较两个path覆盖的column，更多的更好
比较两个path是否match physical property，match的更好
比较两个path是否需要二次扫描，不需要的更好

Project5

Part1 火山模型和向量化

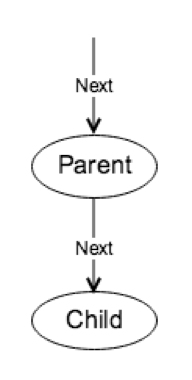

在火山模型中，由不同的执行器组成，每个执行器对应的是 SQL 中的某个部分，例如过滤，聚合等；执行器与执行器之间组成了类似树状的关系，每个算子都实现了三个接口：

Open，对当前执行器所需的资源进行初始化
Next，从孩子节点（如果存在）取必需的数据，计算并返回一条结果
Close，对执行器所需的资源进行释放

减小函数调用的一个直观想法就是每次 Next 返回一批数据，而不是只返回一行。为了支持返回多行的操作，TinySQL 还使用了 Chunk 来表示这些行，用于减小内存分配开销、降低内存占用以及实现内存使用量统计/控制。可以参考向量化的进行计算进行理解。

TinySQL/TiDB的向量化掉用都遵循如下形式：parent给出缓存空间chunk，传递给child的Next方法，child将其填满后返回给parent。

需要实现：

向量化字符串长度函数：对一批string求长度

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31


	for {
		// Fill in the `req` util it is full or the `inputIter` is fully processed.
		for ; e.inputRow != e.inputIter.End(); e.inputRow = e.inputIter.Next() {
			// Your code here.
			if req.IsFull() {
				return nil
			}
			if e.selected[e.inputRow.Idx()] {
				req.AppendRow(e.inputRow)
			}
		}
		// 先从child拿到一批数据
		err := Next(ctx, e.children[0], e.childResult)
		if err != nil {
			return err
		}
		// no more data.
		if e.childResult.NumRows() == 0 {
			return nil
		}
		/* Your code here.
		   Process and filter the child result using `expression.VectorizedFilter`.
		*/
		// 因为e.inputRow != e.inputIter.End()，所以是先执行这里
		// 先进行filter
		e.selected, err = expression.VectorizedFilter(e.ctx, e.filters, e.inputIter, e.selected)
		if err != nil {
			return err
		}
		e.inputRow = e.inputIter.Begin()
	}

实现向量化 selection 的 Next 函数：先从child拿到一批数据，然后filter，再将被选中的列放入到req中，如果req满了，则返回。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31


	for {
		// Fill in the `req` util it is full or the `inputIter` is fully processed.
		for ; e.inputRow != e.inputIter.End(); e.inputRow = e.inputIter.Next() {
			// Your code here.
			if req.IsFull() {
				return nil
			}
			if e.selected[e.inputRow.Idx()] {
				req.AppendRow(e.inputRow)
			}
		}
		// 先从child拿到一批数据
		err := Next(ctx, e.children[0], e.childResult)
		if err != nil {
			return err
		}
		// no more data.
		if e.childResult.NumRows() == 0 {
			return nil
		}
		/* Your code here.
		   Process and filter the child result using `expression.VectorizedFilter`.
		*/
		// 因为e.inputRow != e.inputIter.End()，所以是先执行这里
		// 先进行filter
		e.selected, err = expression.VectorizedFilter(e.ctx, e.filters, e.inputIter, e.selected)
		if err != nil {
			return err
		}
		e.inputRow = e.inputIter.Begin()
	}

Part2 Hash Join

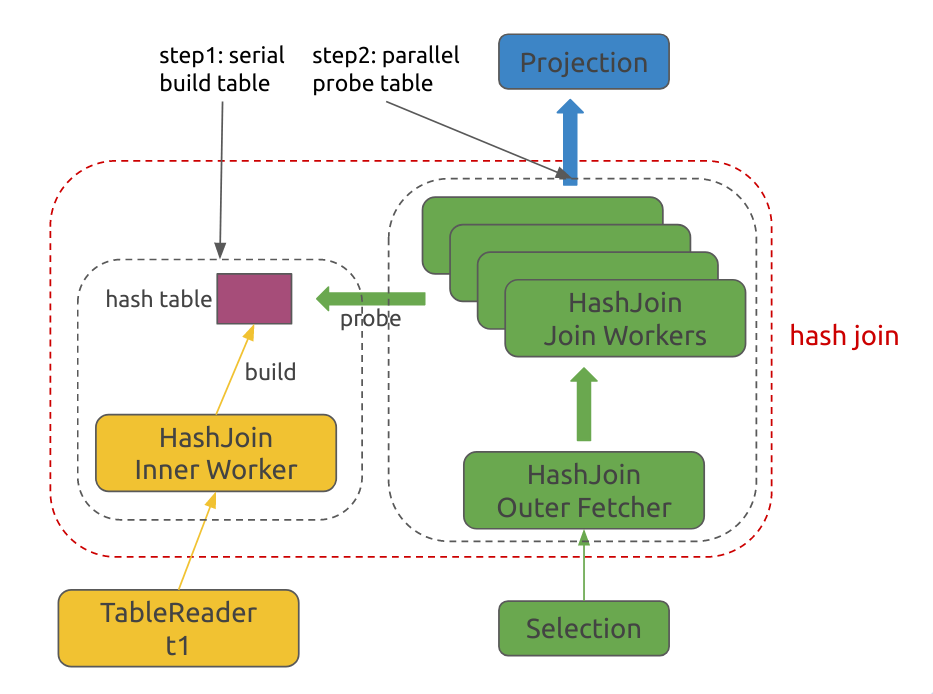

TinySQL/TiDB先使用inner table构建一个hash表，然后读取outer table，使用多个线程并发地查询inner table hash表，做hash join。

需要实现：

fetchAndBuildHashTable：不断地读取table chunk，放入hash表即可

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13


	for {
		chk := chunk.NewChunkWithCapacity(allTypes, e.ctx.GetSessionVars().MaxChunkSize)
		err := Next(ctx, e.innerSideExec, chk)
		if err != nil {
			return err
		}
		if chk.NumRows() == 0 {
			return nil
		}
		if err = e.rowContainer.PutChunk(chk); err != nil {
			return err
		}
	}

runJoinWorker

要注意几个channel

closeCh：用于结束 loop 的
outerResultChs[workerID]：outer fetcher 通过此通道来向 join worker 分发数据chunk
outerChkResourceCh： worker消耗完chunk后，向outer fetcher发送自己的outerResultChs[workerID]以及chunk，让outer fetch 填充chunk后通过outerResultChs[workerID]发送回来
joinChkResourceCh[i]：worker用于获取存join结果的chunk

joinChkResourceCh：每join完一个chunk，worker把自己的chunk及joinChkResourceCh[i]发送给main thread，main消耗完chunk后，再通过joinChkResourceCh[i]发回给worker

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38


	// get a new join result chunk resource from main thread
	ok, joinResult := e.getNewJoinResult(workerID)
	if !ok {
		return
	}
	for ok := true; ok; {
		select {
		case <-e.closeCh:
			return
		// get outer result from `Outer Fetcher`s
		case outerResult, ok = <-e.outerResultChs[workerID]:
		}
		if !ok {
			break
		}
		// join outerResult to join result
		// if join result is full, runner will send it to main
		// then call `getNewJoinResult`
		ok, joinResult = e.join2Chunk(workerID, outerResult, hCtx, joinResult, selected)
		if !ok {
			break
		}
		outerResult.Reset()
		emptyOuterResult.chk = outerResult
		// send chunk back to `Outer Fetcher`
		e.outerChkResourceCh <- emptyOuterResult
	}
	if joinResult == nil {
		return
	}
	if joinResult.err != nil || (joinResult.chk != nil && joinResult.chk.NumRows() > 0) {
		// send this join result to main
		// then main whill give back this chunk
		e.joinResultCh <- joinResult
	} else if joinResult.chk != nil && joinResult.chk.NumRows() == 0 {
		// put that chunk resource back
		e.joinChkResourceCh[workerID] <- joinResult.chk
	}

Part3 Hash Aggregate

Hash Agg和Hash Join相似，这里主要是讲解下推及并行执行。

TinySQL/TiDB 对于聚合函数的计算阶段进行划分，相应定义了 4 种计算模式：CompleteMode，FinalMode，Partial1Mode，Partial2Mode。

AggFunctionMode	输入值	输出值
CompleteMode	原始数据	最终结果
FinalMode	中间结果	最终结果
Partial1Mode	原始数据	中间结果
Partial2Mode	中间结果	进一步聚合的中间结果

以select avg(b) from t group by a为例子:

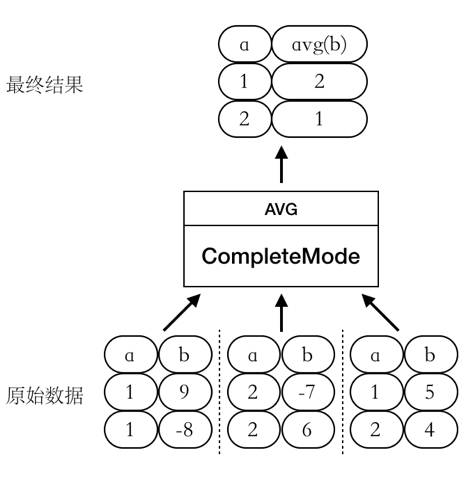

CompleteMode

此时 AVG 函数的整个计算过程只有一个阶段，如图所示：

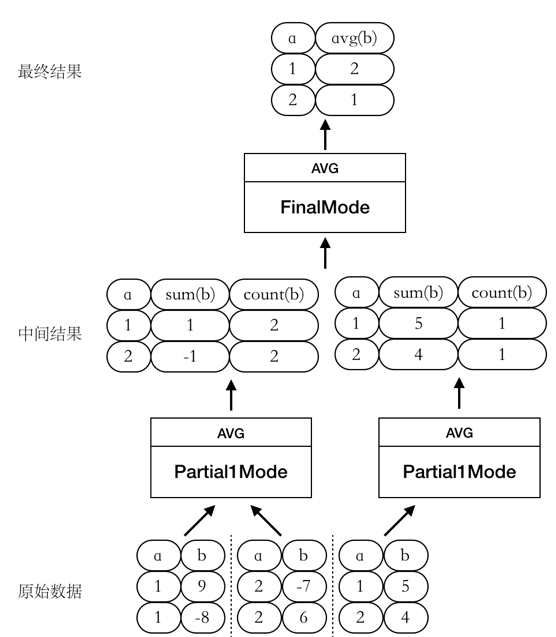

Partial1Mode –> FinalMode

此时我们将 AVG 函数的计算过程拆成两个阶段进行，如图所示：

TiDB 的并行 Hash Aggregation 算子执行过程中的主要线程有：Main Thead，Data Fetcher，Partial Worker，和 Final Worker：

Main Thread 一个：
- 启动 Input Reader，Partial Workers 及 Final Workers
- 等待 Final Worker 的执行结果并返回
Data Fetcher 一个：
- 按 batch 读取子节点数据并分发给 Partial Worker
Partial Worker 多个：
- 读取 Data Fetcher 发送来的数据，并做预聚合
- 将预聚合结果根据 Group 值 shuffle 给对应的 Final Worker
Final Worker 多个：
- 读取 PartialWorker 发送来的数据，计算最终结果，发送给 Main Thread

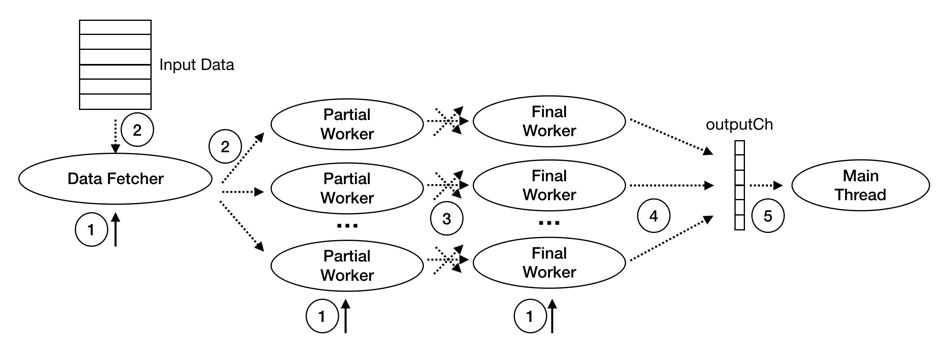

Hash Aggregation 的执行阶段可分为如下图所示的 5 步：

需要实现：

shuffleIntermData：将终结结果通过hash分配给final worker，因为partialResultsMap是只读共享，所以不需要分割

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16


	groupKeysSlice := make([][]string, finalConcurrency)
	for groupKey := range w.partialResultsMap {
		finalWorker := int(murmur3.Sum32([]byte(groupKey))) % finalConcurrency
		if groupKeysSlice[finalWorker] == nil {
			groupKeysSlice[finalWorker] = make([]string, 0, len(w.partialResultsMap)/finalConcurrency)
		}
		groupKeysSlice[finalWorker] = append(groupKeysSlice[finalWorker], groupKey)
	}
	for i := range groupKeysSlice {
		if groupKeysSlice[i] != nil {
			w.outputChs[i] <- &HashAggIntermData{
				groupKeys:        groupKeysSlice[i],
				partialResultMap: w.partialResultsMap,
			}
		}
	}

consumeIntermData：获取中间数据，进行聚合。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26


	for {
		if input, ok = w.getPartialInput(); !ok {
			return nil
		}
		if intermDataBuffer == nil {
			intermDataBuffer = make([][]aggfuncs.PartialResult, 0, w.maxChunkSize)
		}
		for reachEnd := false; !reachEnd; {
			intermDataBuffer, groupKeys, reachEnd = input.getPartialResultBatch(sc, intermDataBuffer[:0], w.aggFuncs, w.maxChunkSize)
			for _, groupKey := range groupKeys {
				w.groupKeys = append(w.groupKeys, []byte(groupKey))
			}
			results := w.getPartialResult(sc, w.groupKeys, w.partialResultMap)
			for i, groupKey := range groupKeys {
				if !w.groupSet.Exist(groupKey) {
					w.groupSet.Insert(groupKey)
				}
				prs := intermDataBuffer[i]
				for j, af := range w.aggFuncs {
					if err := af.MergePartialResult(sctx, prs[j], results[i][j]); err != nil {
						return err
					}
				}
			}
		}
	}

project5有一个问题，就是在 executor/aggregate_test.go 的 TestAggPushDown 中第 4 条语句 tk.MustExec("alter table t add index idx(a, b, c)") （executor/aggregate_test.go:56）会一直卡住，注释掉这一句即可通过测试，参考了RinChanNOW’s blog 。

总结

proj6做了一小部分，剩下感觉有点难以上手。TinySQL整个项目，我个人感觉是不如TinyKV的，有些地方介绍材料跟代码训练关系不大；对于会利用到的功能函数介绍不多，需要自己翻源代码理解。

目录

TinySQL 实现总结

Project1 关系代数

Project 2 Parser

Project 3 Online DDL

Project4 优化

Part 1

Part2 Join and Access Path Selection

Count-min Sketch

Join Reorder

Access Path Selection

Project5

Part1 火山模型和向量化

Part2 Hash Join

Part3 Hash Aggregate

总结
