6.S081 lab10 mmap

2021-03-03 约 2336 字预计阅读 5 分钟

mmap和munmap系统调用允许 UNIX 程序对其地址空间进行更为细致的控制。它们可用于在进程间共享内存，将文件映射到进程地址空间，并作为用户级page fault方案的一部分。在本实验室中，我们将在xv6中添加mmap和munmap系统调用，重点是memory-mapped files。

Lab: mmap

mmap的 API 如下：

1
2


void *mmap(void *addr, size_t length, int prot, int flags,
           int fd, off_t offset);

在xv6中，addr始终为 0，所以由kernel自行判断应当 map 的地址；prot表示了 mapped memory 的 R、W、X 权限，flags为MAP_SHARED或者MAP_PRIVATE，前者表示对 mapped memory 的修改应写回文件，后者则不需要；offer永远为 0，不用处理文件的偏移量；mmap 成功将返回对应内存起始地址；失败返回0xffffffffffffffff。

munmap(addr, length)需要将从 addr 开始的长度为length的内存unmap。实验指导书保证被munmap的这段内存位于mmap内存区间的头部/尾部或者是全部，munmap不会在中间挖一个洞；当内存是以MAP_SHARED模式被mmap时，需要先将修改写回文件。

看完了对于mmap和munmap的要求，发现其实测试没有一些比较难的case，为我们的实现提供了便利。

之后，就可以跟着 hints 完成实验：

首先添加mmap和munmap的系统调用声明，并且在Makefile中加入_mmaptest。
对 mapped memory 要使用 lazy allocation，就像在之前的实验中那样，这样子使得我们可以在物理内存有限的情况下mmap尽可能大的文件。

记录mmap为每个进程 map 文件的情况，例如地址，长度，权限，对应的文件等等。由于xv6没有真正的内存分配器，所以我们使用一个定长的数组去存储，16 就足够了。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13


struct VMA {
  int used;
  uint64 addr;
  uint64 end;
  int prot;
  int flags;
  int offset;
  struct file *f;
};

// in struct proc
struct VMA vma[NVMA];
uint64 mmap_start;

实现mmap，从用户地址空间找到空闲处 map 文件，修改对应的VMA结构体记录，当对文件mmap后，应当增加文件的引用计数(filedup)，这样当文件被关闭时，VMA持有的文件指针才不会失效。

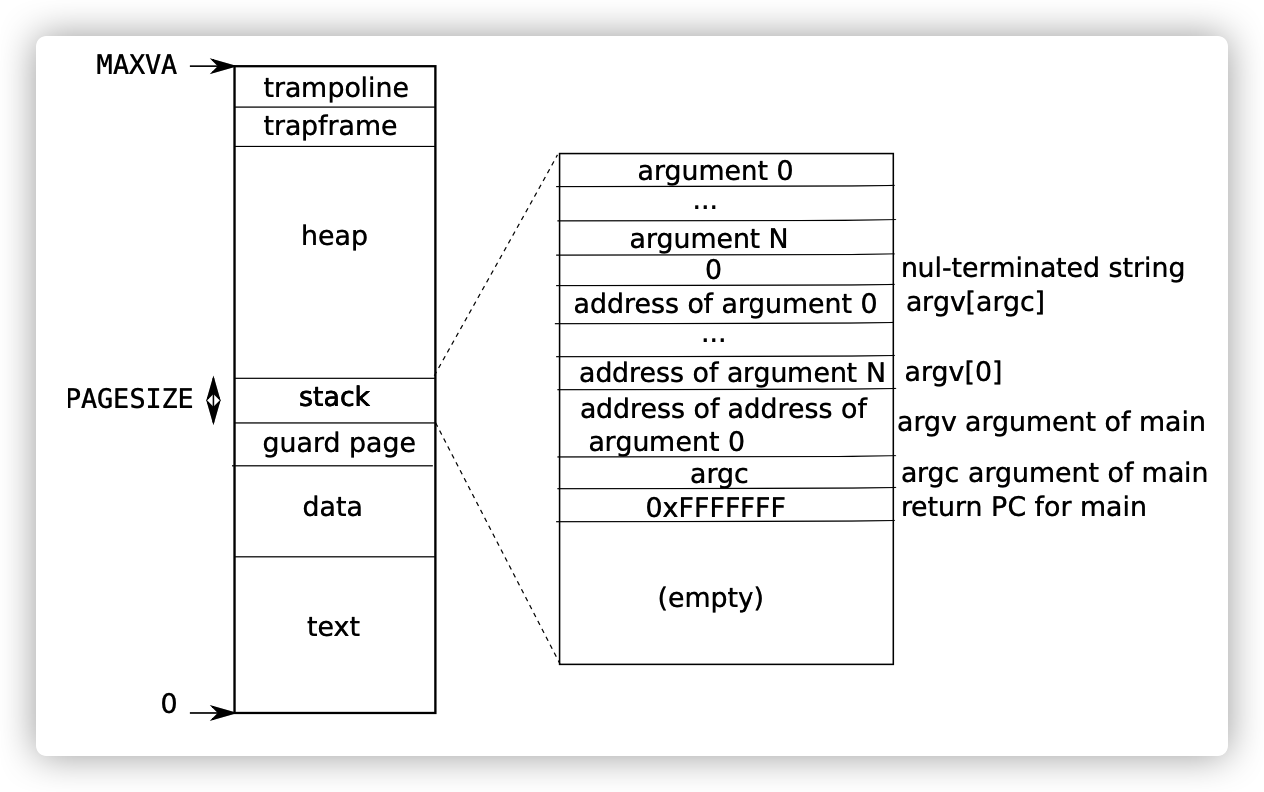

最重要的就是找到合适的空闲地址，用于mmap。xv6的用户地址空间如下图：

最顶部是trampoline和trapframe，它们占用了两个 page，和stack之间有很大的空闲地址，我们可以将文件 map 到trapframe之下，不断向下增长，mmap_start记录着trapframe下可用于mmap的起始地址，初始值为PGROUNDDOWN(MAXVA - (2 * PGSIZE))。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35


uint64
sys_mmap(void)
{
  int length, prot, flags, fd;
  struct file *f;
  if(argint(1, &length) < 0 || argint(2, &prot) < 0
    || argint(3, &flags) < 0 || argfd(4, &fd, &f) < 0) {
      return 0xffffffffffffffff;
  }
  if (!f->writable && flags == MAP_SHARED && (prot & PROT_WRITE)) {
    return 0xffffffffffffffff;
  }
  // find a vma
  struct proc *p = myproc();
  struct VMA *v;
  for (v = p->vma; v < p->vma + NVMA; v++) {
    if(!v->used) {
      break;
    }
  }
  if(v == p->vma + NVMA) {
    return -1;
  }
  filedup(f);
  v->addr = PGROUNDDOWN(p->mmap_start - length);
  v->end = v->addr + length;
  p->mmap_start = v->addr;

  v->used = 1;
  v->f = f;
  v->prot = prot;
  v->flags = flags;
  v->offset = 0;
  return v->addr;
}

当发生page fault时，为其分配一个真实的物理页面，使用readi将文件内容读入内存，然后将物理页面 map 到用户地址空间，记得正确设置页面的权限。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48


else if (r_scause() == 13 || r_scause() == 15) {
    uint64 va = r_stval();
    if (va > MAXVA) {
      p->killed = 1;
    } else {
      if(mmap_alloc(p->pagetable, va) < 0) {
        p->killed = 1;
      }
    }
  }

int
mmap_alloc(pagetable_t pagetable, uint64 va)
{
  char *mem;
  struct proc *p = myproc();
  struct VMA *v;
  // find vma struct
  for (v = p->vma; v < p->vma + NVMA; v++) {
    if(v->used && va >= v->addr && va < v->end) {
      break;
    }
  }
  if (v == p->vma + NVMA) {
    return -1;
  }
  mem = kalloc();
  if(mem == 0){
    return -1;
  }
  memset(mem, 0, PGSIZE);
  begin_op();
  ilock(v->f->ip);
  int len;
  if((len = readi(v->f->ip, 0, (uint64)mem, va - v->addr, PGSIZE)) < 0) {
    iunlock(v->f->ip);
    end_op();
    return -1;
  }
  iunlock(v->f->ip);
  end_op();
  int f = PTE_U | (v->prot << 1);
  if(mappages(pagetable, va, PGSIZE, (uint64)mem, f) != 0) {
    kfree(mem);
    return -1;
  }
  return 0;
}

实现munmap，找到对应的VMA，使用uvmunmap unmap 对应的内存，当一个mmap的所有内存都被 unmap 时，需要减少对应文件的引用计数；如果内存被修改过，且是以MAP_SHARED模式被mmap，那么需要先将内存内容写回文件。理想态下，我们只应当写回dirty page，但是测试中不会检查这一点，所以将所有内存写回文件即可了。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71


struct file*
fileundup(struct file *f)
{
  acquire(&ftable.lock);
  if(f->ref < 1)
    panic("filedup");
  f->ref--;

  release(&ftable.lock);
  return f;
}

uint64
sys_munmap(void)
{
  uint64 addr;
  int length;
  if(argaddr(0, &addr) < 0 || argint(1, &length) < 0) {
    return -1;
  }
  return s_munmap(addr, length);

}

uint64
s_munmap(uint64 addr, int length) {
  struct proc *p = myproc();
  struct VMA *v;
  for (v = p->vma; v < p->vma + NVMA; v++) {
    if(v->used && v->addr <= addr && addr + length <= v->end) {
      break;
    }
  }
  if(v == p->vma + NVMA) {
    return -1;
  }

  uint64 end = addr + length;
  uint64 _addr = addr;
  while (addr < end) {
    // if already load in
    if(walkaddr(p->pagetable, addr)) {
      if(v->flags == MAP_SHARED && v->f->writable) {
        begin_op();
        ilock(v->f->ip);
        int size = min(end-addr, PGSIZE);
        if(writei(v->f->ip, 1, addr, addr - v->addr, size) < size) {
          iunlock(v->f->ip);
          end_op();
          return -1;
        }
        iunlock(v->f->ip);
        end_op();
      }
      uvmunmap(p->pagetable, addr, 1, 1);
    }
    addr += PGSIZE;
  }
  if(_addr == v->addr) {
    v->addr += length;
  } else if(_addr + length == v->end) {
    v->end -= length;
  }

  if (v->addr == v->end) {
    fileundup(v->f);
    v->used = 0;
  }

  return 0;
}

实现时遇到两个坑：

在uvmunmap时，首先要判断该内存是否真的被lazy allocation了，否则要像lazylab 中一样，修改uvmunmap，我觉得这样实现比较 ugly，因为破坏了uvmunmap发现错误的功能。
最开始实现时，只要v->flags == MAP_SHARED就将文件写回，结果在forktest中父子进程内存内容不一致，查看forktest代码发现原来创建的只读文件，只要prot不标志为可写，那么制度文件也是可以用MAP_SHARED模式进行mmap的。所以还要加上v->f->writable或者prot & PROT_WRITE。

修改exit代码，使得exit被调用后，unmap 所有被mmap的内存。

1
2
3
4
5
6
7
8


struct VMA *v;
for (v = p->vma; v < p->vma + NVMA; v++) {
  if(v->used) {
    if (s_munmap(v->addr, v->end - v->addr) < 0) {
      panic("exit:munmap");
    }
  }
}

修改 fork 代码，使得子进程拥有和父进程相同的mmap文件。可以直接为子进程分配新的物理内存用于mmap，不用共享相同物理页面。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12


np->mmap_start = p->mmap_start;
for(i = 0; i < NVMA; i++) {
  np->vma[i].addr = p->vma[i].addr;
  np->vma[i].end = p->vma[i].end;
  np->vma[i].used = p->vma[i].used;
  np->vma[i].flags = p->vma[i].flags;
  np->vma[i].prot = p->vma[i].prot;

  if(p->vma[i].used && p->vma[i].f) {
    np->vma[i].f = filedup(p->vma[i].f);
  }
}
